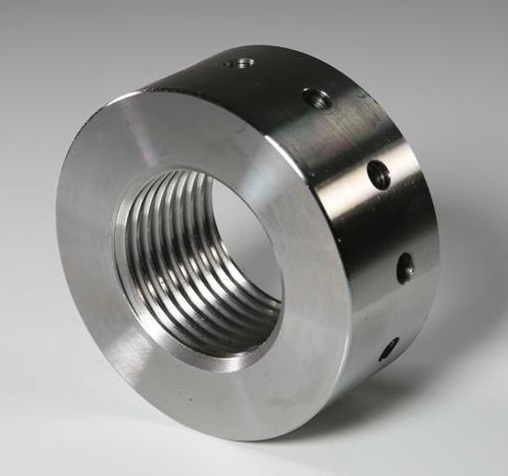

梯形螺纹超长双头螺柱螺母

梯形螺纹超长双头螺柱螺母

上架时间:2018-04-12
浏览次数:55
产品类型:风电螺栓
产品颜色:本色
产品价格:¥面议
产品详情

梯形螺纹

中文名 梯形螺纹 中    径 d2=d-0.5P 小    径 d1=d2-h3 牙    高 h3=0.5P+ac


特点和应用
螺纹的一种,牙型为等腰梯形,牙型角为30。
内外螺纹以锥面贴紧不易松动。
与矩形螺纹相比,传动效率略低,但工艺性好,牙根强度高,对中性好。
如用剖分螺母,还可以调整间隙。梯形螺纹是最常用的传动螺纹。
我国标准规定30°梯形螺纹代号用“Tr”及公称直径×导程(螺距)表示,左旋螺纹需在尺寸规格之后加注“LH”,右旋则不注出。例如Tr36×12(6);Tr44×16(8)LH等。


各基本尺寸名称,代号及计算公式如下:
牙型角α=30°
螺距P 由螺纹标准确定
牙顶间隙ac P=1.5~5 ac=0.25;P=6~12 ac=0.5;P=14~44 ac=1
外螺纹
大径d 公称直径
内螺纹
大径D4=d+2ac
中径D2=d2
小径D1=d-P
牙高H4=h3
牙顶宽f=0.366P
牙槽底宽w=0.366P-0.536ac
螺纹升角ψ tgψ=P/πd2
